HEPA Box là gì?

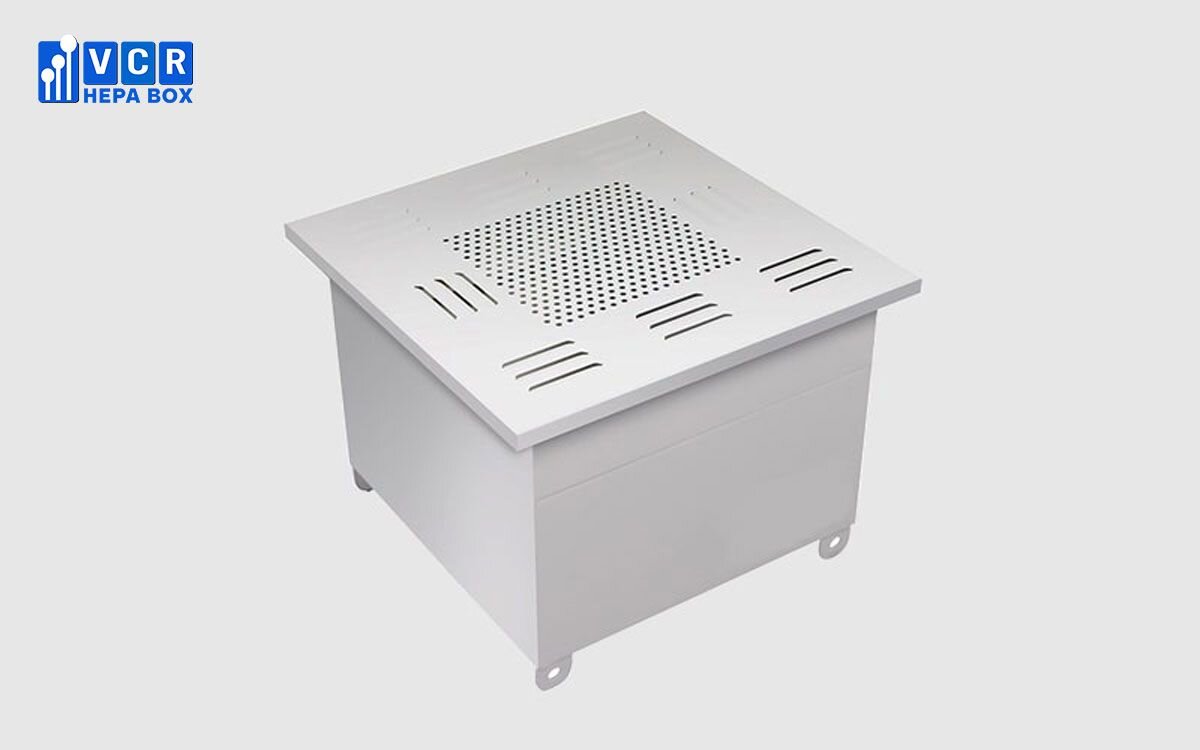

HEPA Box còn được gọi là Hộp lọc Hepa hoặc theo phiên âm tiếng Việt là 'cửa cấp khí' trong phòng sạch, là một thiết bị đầu cuối cho hệ thống cung cấp không khí trung tâm trong môi trường phòng sạch.
Được coi là thiết bị lọc đầu cuối lý tưởng cho các hệ thống điều hòa không khí tuân thủ các tiêu chuẩn ISO 100, ISO 1.000, ISO 10.000 và ISO 100.000 (tương ứng với cấp độ sạch A, B, C, D trong GMP).
Hộp lọc Hepa đóng vai trò quan trọng trong việc lọc sạch không khí trước khi nó được đưa vào phòng sạch. Nó có thể được áp dụng trong nhiều lĩnh vực như Y tế, Điện tử, Dược phẩm, Hóa chất, Mỹ phẩm, ...
Cấu tạo của Hộp lọc HEPA
Hộp áp suất tĩnh

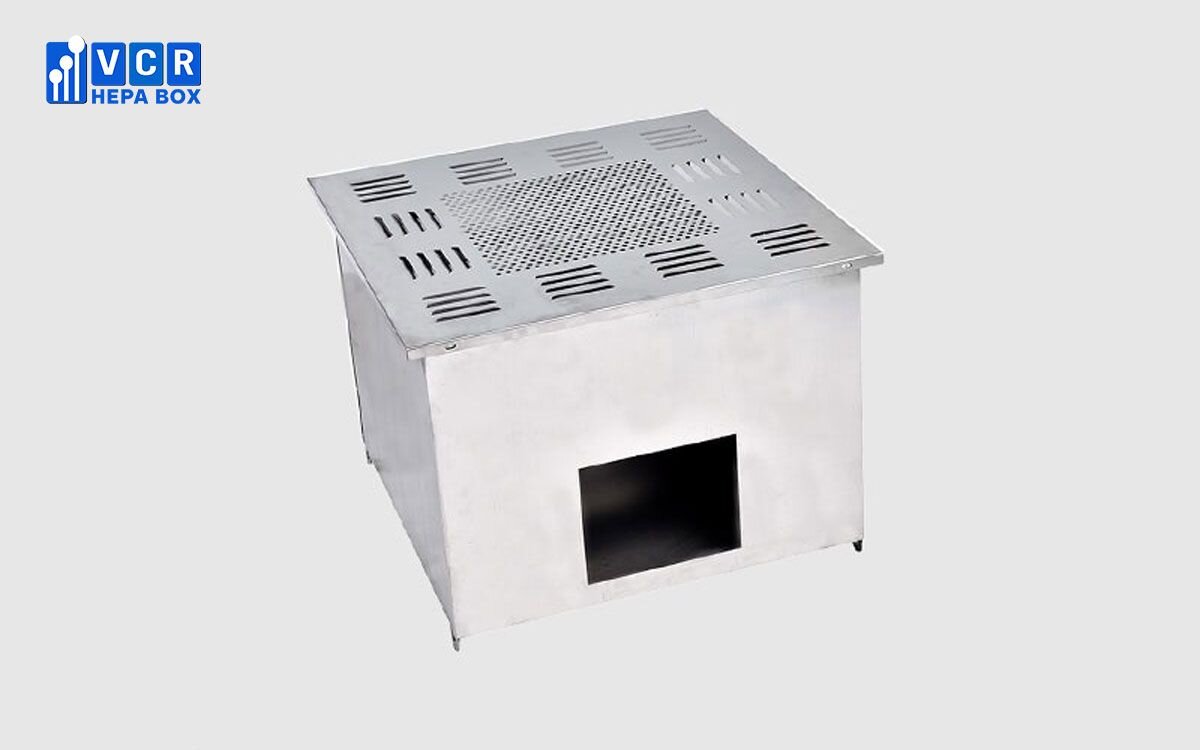

Hộp áp suất tĩnh của Hộp lọc HEPA được làm từ thép tấm cán nguội với bề mặt được phủ sơn tĩnh điện hoặc từ thép không gỉ. Thân hộp này được thiết kế để treo lên trần nhà.
Chức năng chính của hộp áp suất tĩnh là điều chỉnh áp suất động, tăng áp suất tĩnh, ổn định luồng khí và giảm sự không ổn định của luồng gió. Điều này giúp tăng hiệu suất của hệ thống cung cấp không khí và làm cho luồng khí trở nên đồng đều hơn.
Mặt bích
Mặt bích của HEPA Box được sử dụng để kết nối với ống dẫn khí của hệ thống điều hòa không khí trong phòng sạch. Có hai vị trí lựa chọn cho mặt bích: có thể kết nối với mặt bên hoặc phía trên của hộp. Hình dạng của miệng mặt bích có thể là hình vuông hoặc tròn.
Mặt bích được trang bị một van cánh bướm có thể điều chỉnh lưu lượng bằng cách xoay van, điều này giúp điều chỉnh lượng không khí được cung cấp vào phòng.
Bộ lọc hiệu suất cao - Hepa Filter
- Bộ lọc hiệu suất cao đóng vai trò quan trọng trong Hộp lọc HEPA, nơi mà không khí được lọc trước khi được cung cấp trực tiếp vào phòng sạch. Hiệu suất lọc của chúng có thể đạt đến mức 99,99-99,999% @0,3μm.
- Bộ lọc HEPA thường sử dụng giấy sợi thủy tinh siêu mịn, giấy tấm nhựa, bảng lá nhôm và các vật liệu khác được gấp lại để tạo thành các tấm ngăn, cùng với chất bịt kín polyurethane mới được niêm phong và khung bên ngoài được làm bằng mạ kẽm tấm, thép không gỉ và hồ sơ hợp kim nhôm.
- Khung ngoài của bộ lọc cần phải có độ bền và độ cứng phù hợp. Độ dày của vật liệu được chọn dựa trên yêu cầu cụ thể về độ bền và độ cứng, với các chất liệu bao gồm thanh hợp kim nhôm, tấm mạ kẽm, tấm nhôm và tấm thép không gỉ.
- Vật liệu lọc chủ yếu là giấy sợi thủy tinh siêu mịn hoặc vật liệu PP.
- Các bộ phận bao gồm lá nhôm, bảng nhựa và giấy in offset thường được sử dụng cho các dải phân cách có bộ lọc phân vùng; sols nóng, nóng chảy, v.v. thường được sử dụng cho bộ lọc không vách ngăn. Kính dải giấy sợi, chỉ chống cháy, v.v.
- Chất kết dính và chất bịt kín được sử dụng để liên kết vật liệu lọc với nhau và liên kết với khung.
- Miếng đệm, gioăng làm kín được làm bằng vật liệu kín đàn hồi như cao su EVA / chloroprene.
- Lưới bảo vệ thường là lựa chọn như lưới hình kim cương phun sơn tĩnh điện, lưới hình kim cương mạ kẽm, lưới thép không gỉ.
Các bộ lọc phổ biến được sử dụng trong Hộp lọc Hepa là bộ lọc hiệu suất cao H13 hoặc H14, Seal Gel Filter H13 hoặc H14.
Tấm khuếch tán
Các tấm phân phối không khí trong HEPA Box được sử dụng để chuyển khí sạch từ bộ lọc vào phòng sạch. Chúng đảm bảo luồng không khí liên tục và ổn định, ngăn chặn hiện tượng xoáy, tạo điều kiện để loại bỏ các hạt từ phòng sạch ra khỏi luồng không khí trở lại và đảm bảo hiệu suất lọc sạch.
Các tấm này phân tán khí đồng đều, có thiết kế đơn giản và thẩm mỹ, có thể được tạo thành hình vuông hoặc hình chữ nhật theo nhu cầu cụ thể. Ngoài ra, chúng có thể tách rời khỏi khung bên ngoài, giúp cho việc lắp đặt và vệ sinh trở nên thuận tiện hơn.
Nguyên tắc làm việc của HEPA Box
HEPA Box hoạt động dựa trên cấu trúc đơn giản bao gồm hộp cấp và bộ lọc hiệu suất cao. Không có nguồn điện hoặc quạt tích hợp, do đó nó không thể tự đưa không khí vào phòng sạch. Thay vào đó, nó phụ thuộc vào hệ thống cấp khí từ trung tâm phòng sạch.
Không khí được cấp từ hệ thống trung tâm sẽ thông qua hệ thống ống gió và đến van điều tiết. Van điều tiết điều chỉnh lượng không khí cần thiết trước khi đưa vào hộp cấp gió. Sau đó, không khí đi qua bộ lọc HEPA để được làm sạch trước khi được đẩy vào phòng sạch. Sự lọc được thực hiện bởi HEPA Box có thể loại bỏ đến 99,99% hạt bụi (hoặc tỉ lệ lọc có thể cao hơn tùy thuộc vào loại bộ lọc HEPA).
Xem thêm: Nguyên lý hoạt động của HEPA Box
Đặc điểm và chức năng của HEPA Box
- HEPA Box được thiết kế để làm sạch không khí trong các phòng với các mức độ sạch khác nhau, có khả năng phân phối luồng không khí tùy thuộc vào yêu cầu cụ thể.
- Thân hộp được sản xuất từ thép sơn tĩnh điện hoặc Inox 304 chất lượng cao, đảm bảo độ bền và hiệu suất.
- Nó được sử dụng để cung cấp không khí từ trần phòng sạch.
- Mặt khuếch tán gió có nhiều hình thức đa dạng, thẩm mỹ, mịn và đồng nhất về kiểu dáng.
- Van kết nối với ống gió có thể được đặt phía trên hoặc bên cạnh, và miệng mặt bích có thể có cấu trúc tròn hoặc vuông.
- HEPA Box mang lại lợi ích về tính linh hoạt, với thiết kế đơn giản và chi phí đầu tư thấp.
- Nó đảm bảo tốc độ thổi gió của luồng không khí và ngăn chặn việc tạo ra luồng khí xoáy, đảm bảo hiệu suất làm sạch.
Ưu điểm và nhược điểm của HEPA Box
Ưu điểm của HEPA Box
HEPA Box được đánh giá cao với nhiều ưu điểm nhờ vào các đặc điểm và chức năng của nó. Với kết cấu nhỏ gọn, linh hoạt và dễ dàng lắp đặt cùng với việc bảo trì thuận tiện, HEPA Box thể hiện hiệu suất sử dụng tốt. Khả năng ngăn chặn dòng khí xoáy trong phòng sạch giúp nó phù hợp cho các môi trường có dòng khí không đồng đều.
Đây thực sự là một lựa chọn lý tưởng cho các phòng sạch có yêu cầu khắt khe về sự hiệu quả và đồng đều của dòng không khí.
Nhược điểm của HEPA Box
Tuy HEPA Box mang lại nhiều ưu điểm, nhưng cũng không tránh khỏi một số hạn chế. Bởi vì nó chỉ là một phần cuối cùng trong hệ thống cung cấp không khí trong phòng sạch, nên cần có hệ thống cung cấp khí tương ứng. Khác với các thiết bị như FFU (Fan Filter Units) hoặc BFU (Blower Filter Units) có thể hoạt động độc lập với nguồn điện và quạt, HEPA Box yêu cầu sự hỗ trợ từ các thành phần khác trong hệ thống.
Điều này có nghĩa là sẽ cần sự cân nhắc kỹ lưỡng khi tích hợp và vận hành trong các môi trường đặc biệt. Mặc dù có thể sử dụng cho các phòng sạch với các cấp độ khác nhau như ISO 1.000, ISO 10.000, ISO 100.000, nhưng HEPA Box không phù hợp cho các phòng sạch với cấp độ sạch cao hơn như ISO 100.
Quy trình lắp đặt HEPA Box
Việc lắp đặt các thiết bị trong phòng sạch đòi hỏi sự cẩn thận và chuyên môn. Mỗi thiết bị có quy trình lắp đặt riêng, và người thực hiện cần phải có kiến thức chuyên môn, đặc biệt là về phòng sạch.
Dưới đây là các bước chi tiết cho quy trình lắp đặt hộp lọc HEPA mà bạn có thể tham khảo:

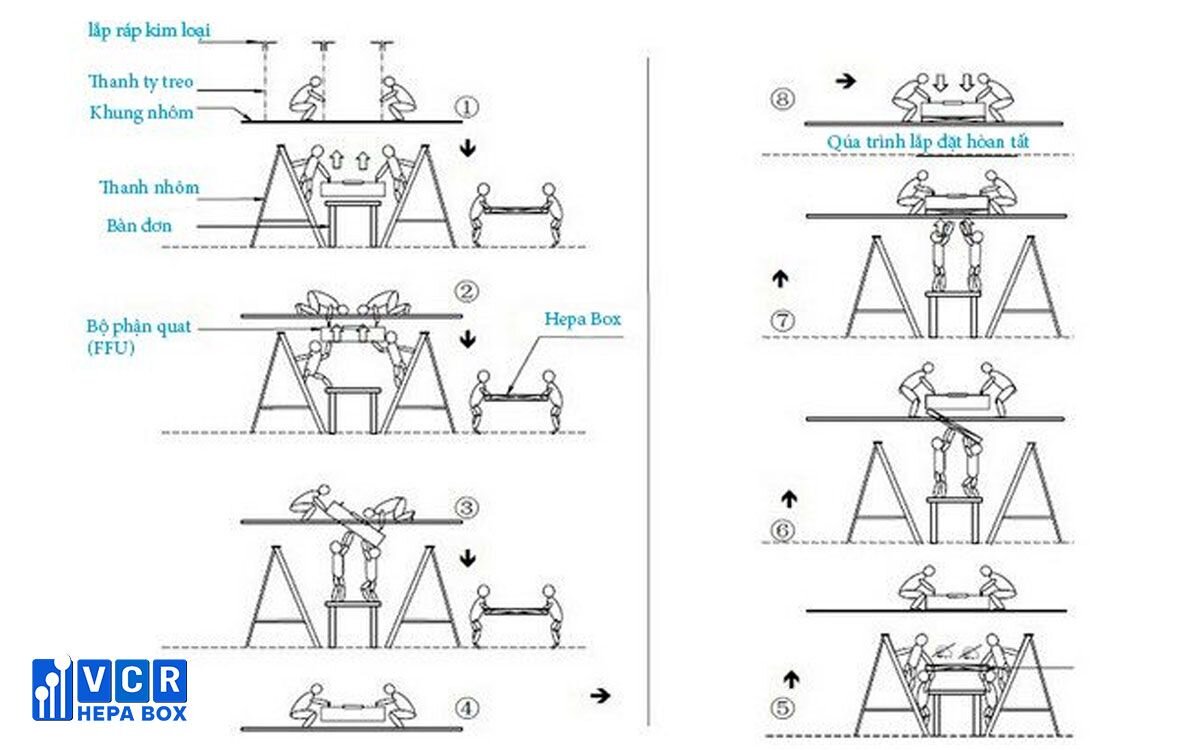

Bước 1: Lắp đặt hộp tĩnh áp (Vỏ HEPA Box)
- Kiểm tra kích thước của HEPA Box và cửa thoát khí để đảm bảo tuân thủ yêu cầu thiết kế và làm sạch trước khi lắp đặt.
- Đảm bảo lắp đặt cửa cấp khí của bộ lọc HEPA trong phòng sạch và kín đường nối giữa mặt bích của cửa thoát khí và tấm trần.
- Lắp đặt và thay thế đường cấp khí của bộ lọc HEPA ở tầng kỹ thuật, nhớ nhúng ống ngắn trước khi lắp đặt và làm kín vết nứt nếu có.
- Sau khi hoàn thành việc lắp đặt, kết nối ngay với ống gió và bít kín đầu hở.
Bước 2: Vệ sinh phòng sạch
- Trước khi lắp đặt bộ lọc, phòng sạch cần được làm sạch và vệ sinh kỹ lưỡng, bao gồm hệ thống điều hòa không khí để đảm bảo đạt yêu cầu vệ sinh.
- Sau khi phòng sạch và hệ thống điều hòa không khí sạch, hãy chạy hệ thống ít nhất 12 giờ trước khi lắp đặt bộ lọc HEPA.
- Khi vận chuyển và bảo quản các bộ lọc, hãy xếp trên giá đỡ theo hướng được nhà sản xuất đánh dấu để tránh va chạm và rung động.
Bước 3: Phát hiện rò rỉ trước khi lắp đặt
- Kiểm tra bao bì của bộ lọc HEPA để đảm bảo không hỏng hóc.
- Kiểm tra kích thước và thông số kỹ thuật của bộ lọc và tiến hành phát hiện rò rỉ.

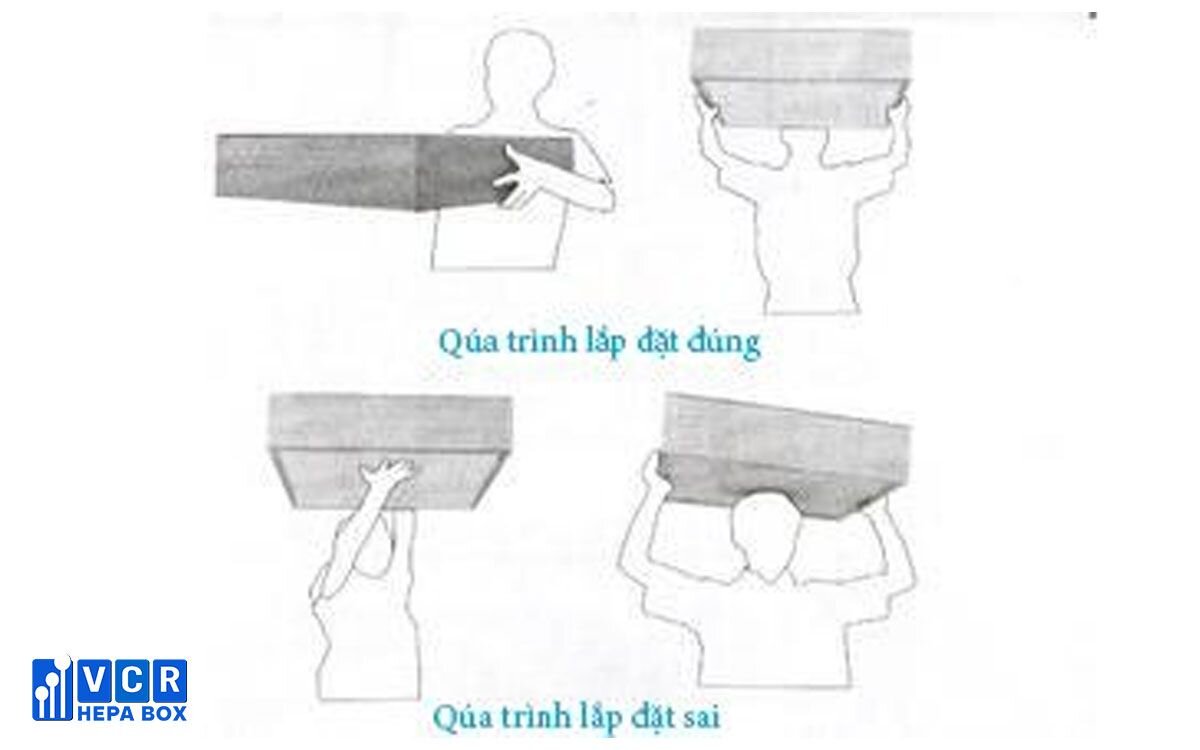

Bước 4: Lắp đặt bộ lọc HEPA
- Đảm bảo khung để lắp đặt HEPA Filter phẳng và không sai lệch quá 1mm.
- Nếu sử dụng gioăng làm kín giữa bộ lọc và khung, đảm bảo độ dày của miếng đệm không vượt quá 8mm và tỷ lệ nén là 25% - 30%.
- Khi lắp đặt, đảm bảo mũi tên trên khung nằm cùng hướng với luồng gió và đường gấp khúc của giấy lọc vuông góc với mặt đất khi lắp đặt theo phương thẳng đứng.
Xem thêm: 6 lưu ý mà bạn cần biết khi lắp đặt HEPA Box
Ứng dụng của HEPA Box
HEPA Box thường được sử dụng làm sản phẩm lọc đầu cuối trên trần, tương tự như Fan Filter Unit (FFU). Tuy nhiên, điểm khác biệt giữa HEPA Box và FFU là HEPA Box không tích hợp quạt hút và không đi kèm bộ điều khiển tốc độ gió như FFU.
Mặc dù vậy, HEPA Box vẫn là một phần không thể thiếu trong các dự án phòng sạch nhờ vào khả năng lọc không khí của nó, giữ cho mức độ sạch của phòng luôn được đảm bảo.
Phạm vi ứng dụng của HEPA Box trong phòng sạch:
- HEPA Box có thể được sử dụng trong các phòng sạch với trần được làm từ khung nhôm và tấm trần.
- HEPA Box có thể được áp dụng trong các phòng sạch có cấu trúc Panel kết hợp với Khung nhôm.
- HEPA Box cũng được ứng dụng trong một số thiết bị phòng sạch khác.
- HEPA Box được sử dụng trong nhiều ngành công nghiệp khác nhau, bao gồm: Phòng sạch dược phẩm, thực phẩm, các cơ sở y tế và bệnh viện, sản xuất và lắp ráp các sản phẩm điện tử.
