Hepa Box là gì? Quy trình lắp đặt Hepa Box như thế nào?

Vậy Hepa Box là gì? Quy trình lắp đặt như thế nào? Hãy cùng chúng tôi tìm hiểu qua bài viết dưới đây nhé!

Hộp lọc HEPA box là gì?

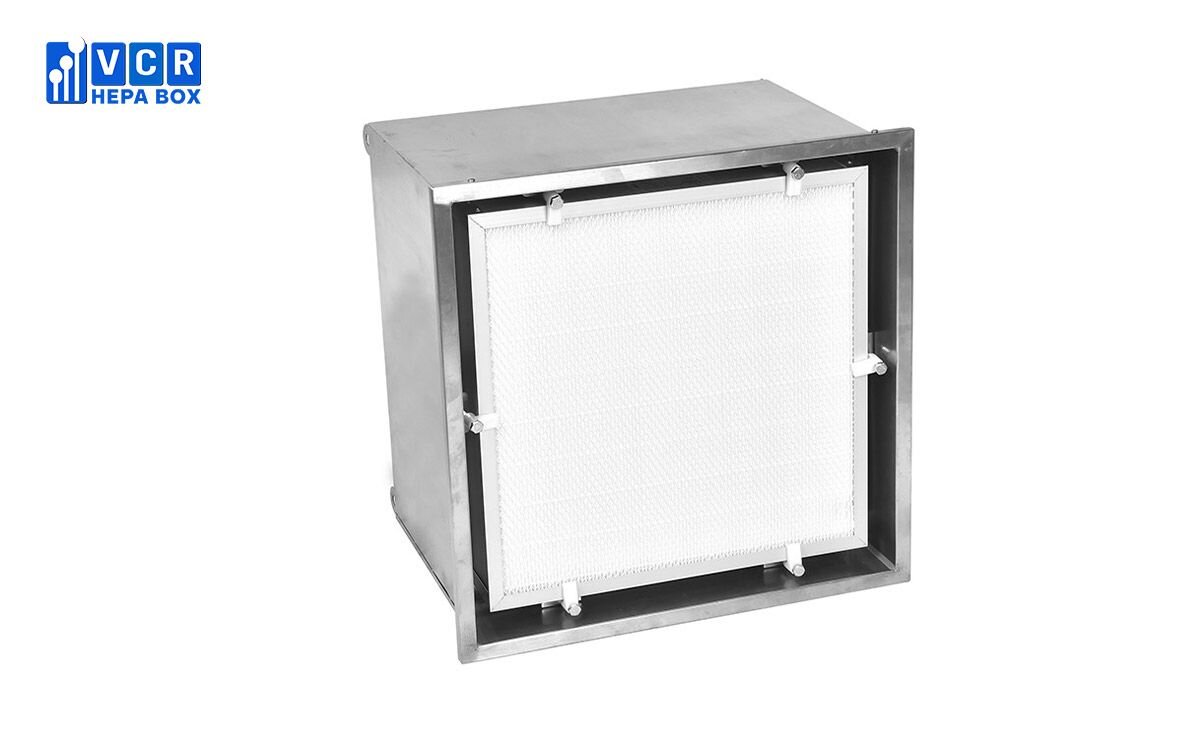

Hộp lọc HEPA (HEPA Box) là một phần của hệ thống xử lý không khí trong phòng sạch. Được thiết kế để làm sạch không khí, hộp lọc HEPA thường bao gồm một vỏ ngoài được làm từ thép sơn tĩnh điện, inox hoặc các vật liệu khác, cùng với hộp áp suất tĩnh và bộ lọc HEPA. Thường được lắp đặt ở trần phòng sạch, hộp lọc HEPA có vai trò quan trọng như một thiết bị lọc đầu cuối.

Cấu tạo và thông số kỹ thuật của hộp lọc Hepa

Những kích thước thông dụng

Thông số kỹ thuật về kích thước tiêu chuẩn của HEPA Box H13

Thông số kỹ thuật về kích thước tiêu chuẩn của HEPA Box H14

Thông số kỹ thuật về kích thước tiêu chuẩn HEPA Box Seal Gel - HEPA Filter.

Các bộ phận của Hộp lọc Hepa

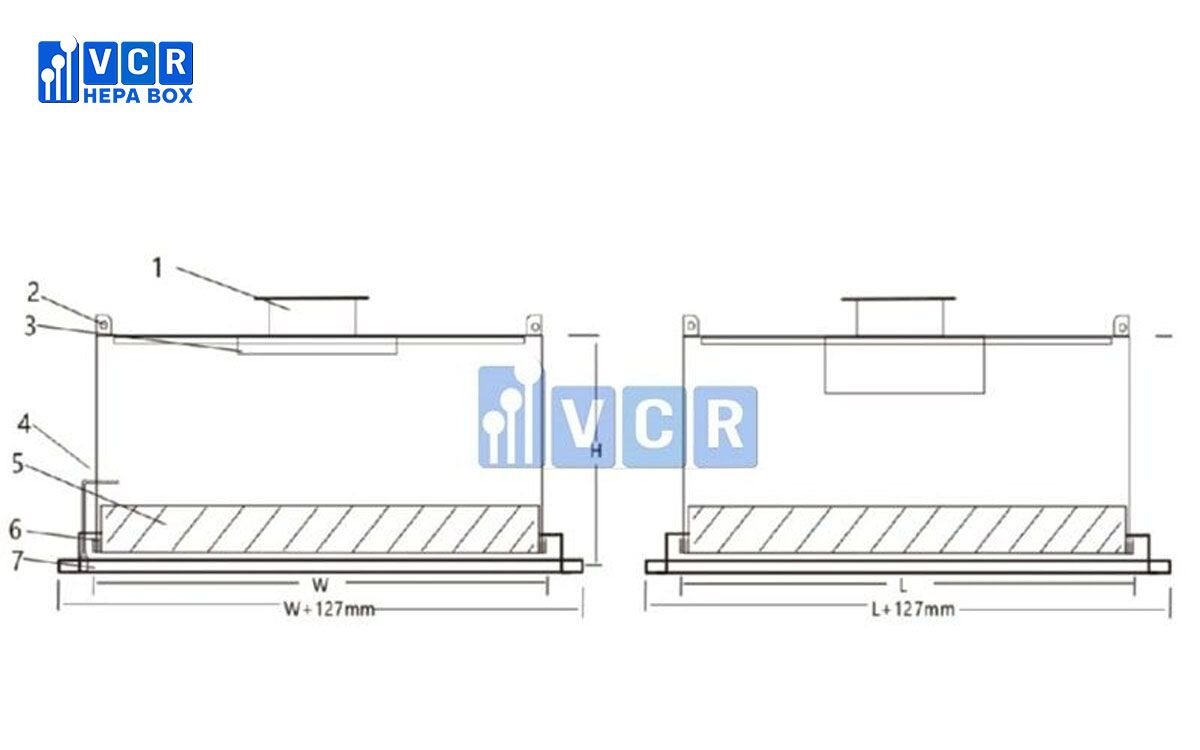

Hepa Box có cấu tạo gồm có:

(1): Van điều tiết,

(2): Móc treo,

(3): Tấm khuếch tán,

(4): Cửa đo DOP/PAO,

(5): Hepa Filter,

(6): Máng chứa gel,

(7): Mặt khuếch tán gió.

Cấu tạo Hộp lọc Hepa

• Van điều tiết có thể được đặt bên trên hoặc ở bên phần thân của Hộp.
• Móc treo được sử dụng để treo Hộp lọc Hepa lên trần của phòng sạch.
• Tấm khuếch tán gió được sử dụng để điều chỉnh lưu lượng không khí vào trong Hepa Box.
• Cửa đo DOP/PAO được dùng để đo chênh áp, từ đó kiểm tra hiệu quả hoạt động của bộ lọc.
• Bộ lọc Hepa là thành phần quan trọng nhất trong Hepa Box, giúp lọc không khí với hiệu suất lên đến hơn 99,99%.
• Máng chứa Gel được sử dụng để tăng cường độ kín khi không khí đi qua bộ lọc Hepa.
• Mặt khuếch tán giúp phân phối không khí từ Hộp lọc Hepa ra phòng sạch một cách đồng đều.

Phân loại hộp lọc HEPA

Hộp lọc HEPA được phân loại dựa trên vị trí lắp đặt và trạng thái luồng khí ra khỏi hộp. Theo vị trí lắp đặt, chúng được chia thành Hộp lọc HEPA bên (lắp đặt ở cạnh bên) và Hộp lọc HEPA trên (lắp đặt trên trần).

Theo trạng thái của luồng khí, chúng được phân thành Hộp lọc HEPA khuếch tán và Hộp lọc HEPA hướng trục. Trong đó, Hộp lọc HEPA khuếch tán thường được ưa chuộng hơn vì khả năng tạo ra luồng khí đều trong phòng sạch.

Phạm vi ứng dụng của Hộp Lọc HEPA

• Sử dụng trong hệ thống trần phòng sạch với khung nhôm và tấm trần.
• Sử dụng trong hệ thống phòng sạch có cấu trúc Panel + Khung nhôm.
• Ứng dụng trong một số thiết bị và hệ thống phòng sạch khác.

Xem thêm: Những đặc điểm nổi bật của Hepa Box.

Quy trình lắp đặt Hepa Box

Hepa Box gồm ba thành phần chính là hộp áp suất tĩnh, bộ lọc không khí hiệu suất cao và bộ khuếch tán, được thực hiện như sau để đảm bảo hiệu quả cao trong việc cung cấp không khí sạch.

Bước 1: Lắp đặt hộp tĩnh áp (Vỏ hộp lọc HEPA)

Kích thước của Hepa Box và cửa thoát khí cần đáp ứng các yêu cầu thiết kế và cần được làm sạch trước khi lắp đặt.

Đảm bảo lắp đặt cửa cấp khí của bộ lọc Hepa trong phòng sạch và kết nối giữa mặt bích của cửa thoát khí và tấm trần được thực hiện một cách kín đáo.

Lắp đặt và thay thế đường cấp khí của bộ lọc Hepa ở tầng kỹ thuật, trước khi lắp đặt, cần đảm bảo ống ngắn đã được nhúng sẵn và kết hợp với công trình dân dụng, và nếu có vết nứt giữa ống ngắn và trần tấm, nó cần được làm kín.

Khi hoàn thành việc lắp đặt hộp lọc HEPA, cần kết nối ngay với ống gió, và đầu hở nên được bịt kín bằng màng nhựa và băng dính.

Bước 2: Vệ sinh phòng sạch sạch sẽ

Trước khi lắp đặt bộ lọc, phòng sạch cần được làm sạch và vệ sinh kỹ lưỡng, bao gồm làm sạch hệ thống điều hòa không khí để đảm bảo đạt được yêu cầu về vệ sinh. Nếu bộ lọc Hepa được lắp đặt ở tầng kỹ thuật hoặc trần treo, cần làm sạch và lau kỹ cả tầng kỹ thuật hoặc trần treo.

Sau khi phòng sạch và hệ thống điều hòa không khí đã đạt yêu cầu về vệ sinh, hệ thống điều hòa không khí cần được đưa vào vận hành. Sau khi chạy liên tục hơn 12 giờ, bộ lọc Hepa nên được lắp đặt ngay sau khi phòng sạch đã được làm sạch và lau sạch.
Việc vận chuyển và bảo quản các bộ lọc cần được thực hiện cẩn thận để tránh rung động và va chạm mạnh.

Bước 3: Phát hiện rò rỉ của bộ lọc trước khi lắp đặt

• Trước khi lắp đặt bộ lọc Hepa, cần kiểm tra bao bì tại nơi lắp đặt để phát hiện bất kỳ vấn đề nào, bao gồm cả kiểm tra giấy lọc, chất làm kín và khung có bị hư hỏng hay không.
• Kiểm tra kích thước và thông số kỹ thuật của bộ lọc để đảm bảo rằng chúng đáp ứng các yêu cầu thiết kế. Tiến hành kiểm tra rò rỉ và lắp đặt ngay những bộ lọc đã được kiểm tra và phát hiện rò rỉ.

Bước 4: Lắp đặt Filter lọc Hepa

• Khung lắp đặt bộ lọc Hepa cần phải làm phẳng và không được sai lệch quá 1mm.
• Nếu sử dụng đệm làm kín giữa Filter lọc và Khung Hepa Box, độ dày của đệm không được vượt quá 8mm và tỷ lệ nén phải từ 25% đến 30%. Khi sử dụng Seal Gel Filter, chiều cao mực chất lỏng trong máng chứa chất lỏng phải đảm bảo yêu cầu thiết kế và không được rò rỉ tại các mối nối của khung.
• Khi lắp đặt bộ lọc Hepa, mũi tên trên khung bên ngoài cần phải cùng hướng với luồng gió. Đối với việc lắp đặt theo phương thẳng đứng, đường gấp khúc của giấy lọc phải vuông góc với mặt đất.

Xem thêm: 8 Điều cần chú ý khi vận chuyển lọc Hepa

Lợi ích của việc sử dụng hộp lọc HEPA trong phòng sạch

Phòng sạch đặt ra các tiêu chuẩn nghiêm ngặt về chất lượng không khí, bởi ngay một hạt bụi nhỏ cũng có thể ảnh hưởng và thay đổi cấu trúc thành phần của sản phẩm. Do đó, việc sử dụng hộp lọc HEPA mang lại nhiều ưu điểm, bao gồm:

• Thân hộp được sản xuất từ thép sơn tĩnh điện hoặc Inox 304, đảm bảo chất lượng cao.
• Mặt khuếch tán gió được thiết kế đa dạng, đẹp, mịn và đồng nhất về kiểu dáng.
• Van kết nối với ống gió phía trên hoặc bên, và miệng mặt bích có cấu trúc tròn hoặc vuông.
• Hộp lọc HEPA có lợi thế về tính linh hoạt, xây dựng đơn giản và đầu tư thấp.
• Đảm bảo tốc độ thổi gió của luồng không khí và ngăn chặn việc tạo ra luồng khí xoáy.

Nhờ những ưu điểm vượt trội này, hộp lọc HEPA giúp lọc sạch không khí và kiểm soát lượng bụi, tạo điều kiện thuận lợi cho quá trình sản xuất. Đặc biệt, trong các môi trường như phòng thí nghiệm, việc sử dụng hộp lọc HEPA ngăn chặn hiệu quả tình trạng lây nhiễm chéo trong không khí, đảm bảo môi trường luôn trong điều kiện tốt nhất cho quá trình thí nghiệm.

Ứng dụng của Hộp lọc HEPA

Hộp lọc HEPA là một thành phần không thể thiếu trong các hệ thống lọc không khí của phòng sạch. Thường được đặt ở vị trí đầu cuối của hệ thống lọc không khí trung tâm.

Hộp lọc HEPA được sử dụng phổ biến trong các loại phòng sạch như Class 100 (ISO 5), Class 1.000 (ISO 6), Class 10.000 (ISO 7) và Class 100.000 (ISO 8).

Nó được áp dụng đặc biệt trong các ngành công nghiệp như Dược phẩm, Điện tử, Mỹ phẩm, và nhiều ngành công nghiệp khác.

Tham khảo thêm video về Hộp lọc Hepa.
