Hộp lọc HEPA - Cấu tạo & Thông số kỹ thuật

Cấu trúc của hộp lọc HEPA bao gồm những thành phần nào? Đây là một số kích thước tham khảo và thông số tiêu chuẩn của hộp lọc HEPA mà bạn cần phải hiểu khi quyết định chọn lựa.

Tóm tắt

Cấu tạo hộp lọc HEPA

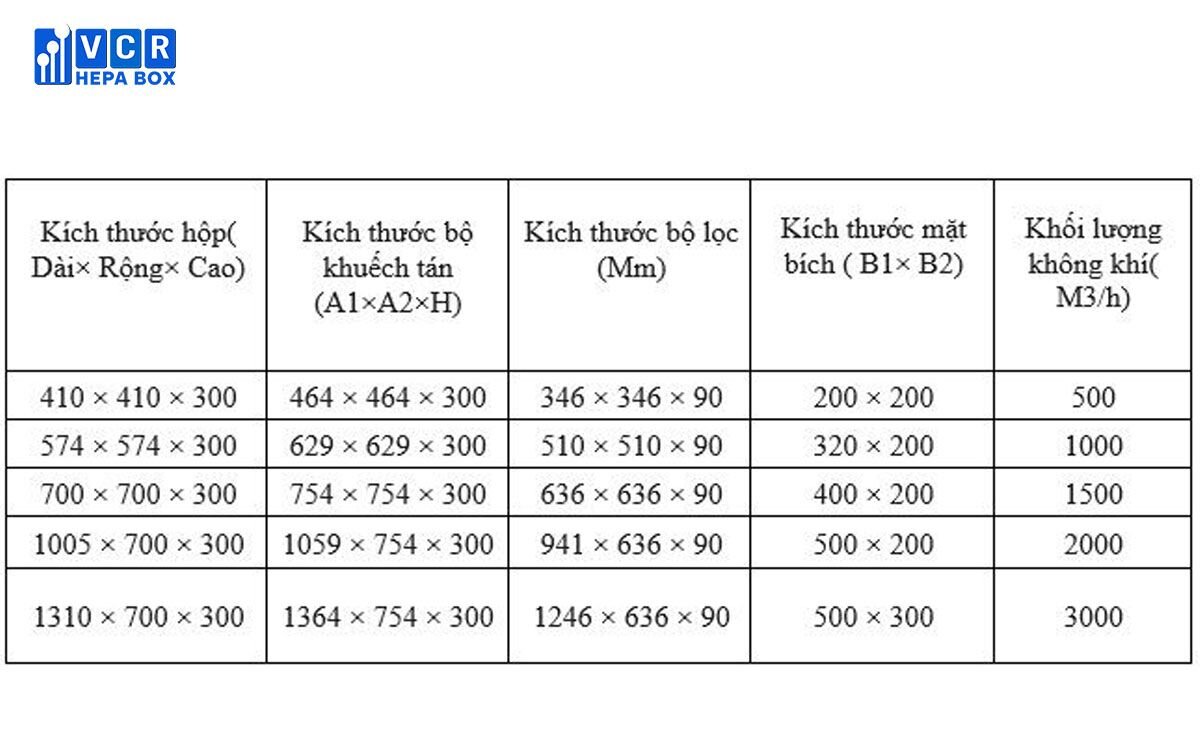

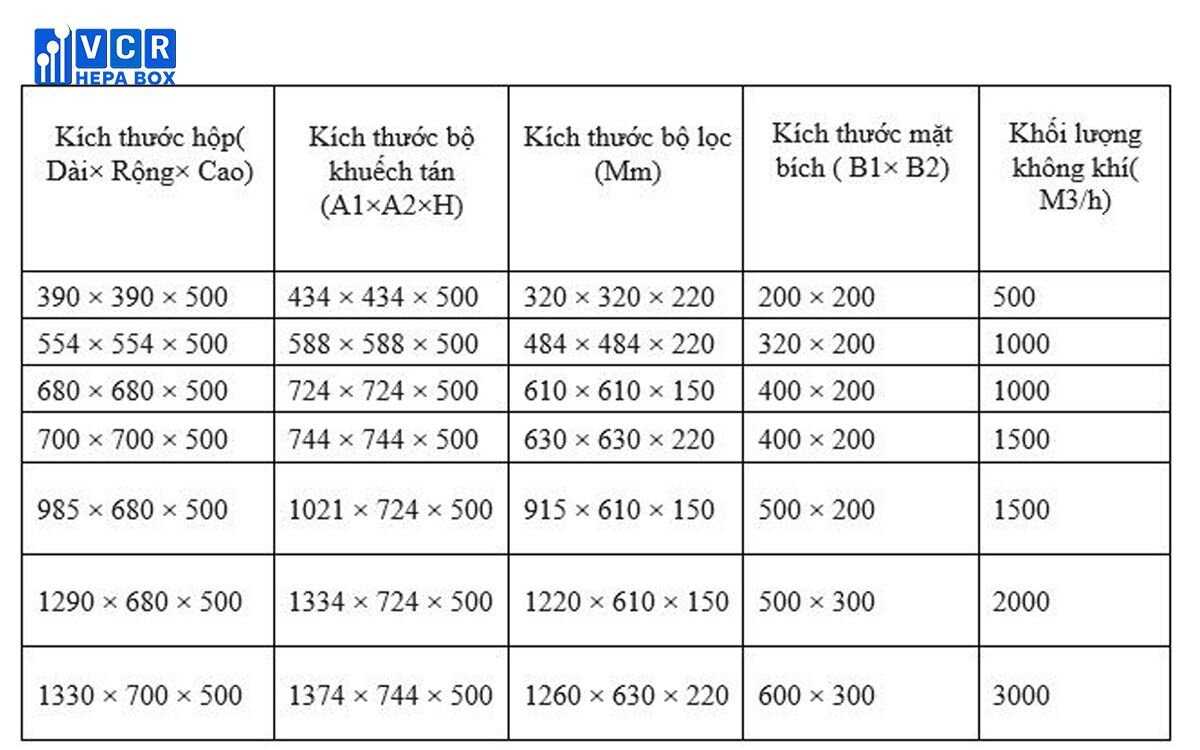

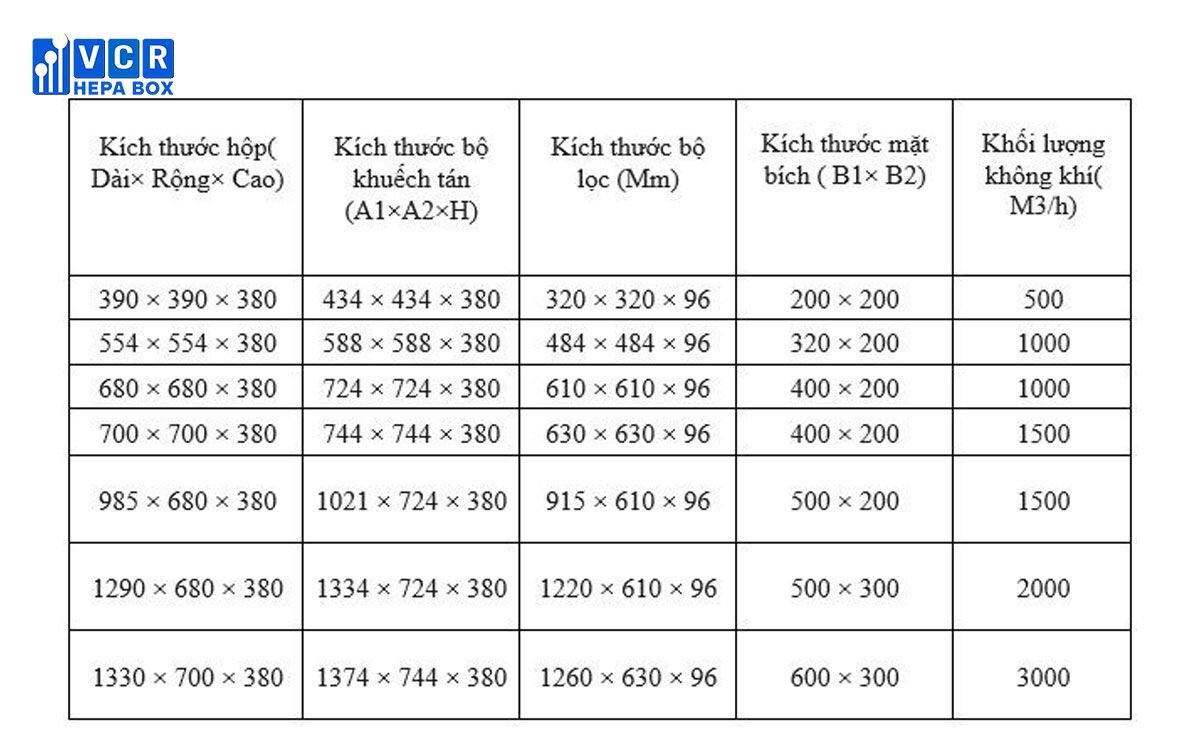

Một số kích thước tham khảo và thông số tiêu chuẩn của hộp lọc HEPA.

Hộp lọc HEPA đóng vai trò quan trọng trong việc lọc không khí cuối cùng trong hệ thống xử lý không khí của phòng sạch. Chất lượng không khí trong phòng sạch phụ thuộc vào nhiều yếu tố, và hộp lọc HEPA là một trong những yếu tố quan trọng nhất. Hãy cùng chúng tôi đi vào phân tích cấu tạo của hộp lọc HEPA trong bài viết này.

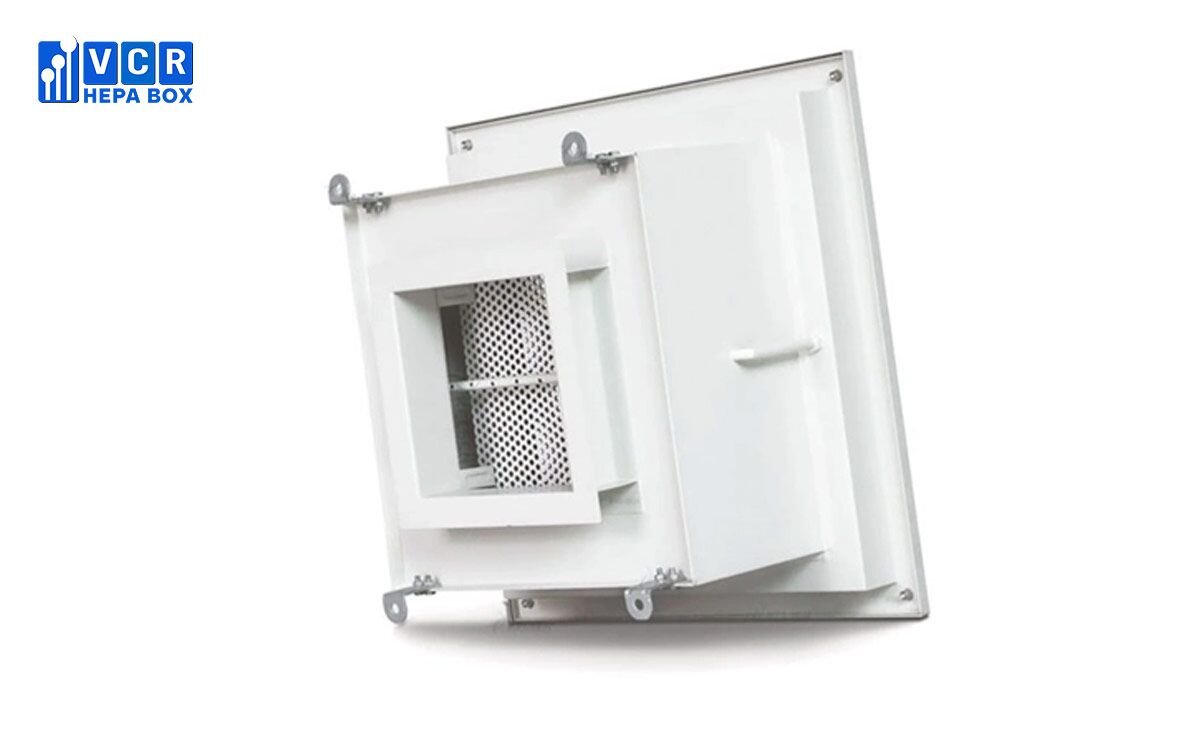

Cấu tạo hộp lọc HEPA

Hộp áp suất tĩnh của hộp lọc HEPA

Hộp áp suất tĩnh của hộp lọc HEPA được sản xuất từ thép tấm cán nguội, với bề mặt được sơn tĩnh điện hoặc làm từ thép không gỉ. Thân hộp được thiết kế để treo trên trần nhà.

Chức năng của hộp áp suất tĩnh là cung cấp áp suất ổn định và giảm chuyển động hỗn loạn của luồng gió. Đây là một phụ kiện không thể thiếu trong hệ thống cấp khí, giúp tăng áp suất tĩnh và giảm áp suất động, từ đó cải thiện hiệu suất và đồng nhất hóa luồng khí.

Mặt bích của Hepa Box

Mặt bích của Hepa Box được sử dụng để liên kết với ống dẫn khí của hệ thống điều hòa không khí trong phòng sạch. Mặt bích có thể được lắp đặt ở hai vị trí khác nhau: ở phía bên hoặc trên.

Miệng mặt bích có thể có hình vuông hoặc tròn tùy thuộc vào yêu cầu cụ thể. Mặt bích thường được trang bị van cánh bướm có thể điều chỉnh để kiểm soát lưu lượng không khí vào phòng sạch.

Bộ lọc hiệu suất cao Hepa Filter

Bộ lọc hiệu suất cao Hepa Filter là thành phần quan trọng của hộp lọc HEPA, nơi mà không khí được đưa vào để được lọc trước khi được cấp trực tiếp vào phòng sạch. Hiệu suất lọc của bộ lọc này có thể đạt đến 99,99-99,999% ở kích thước hạt 0,3 micromet.

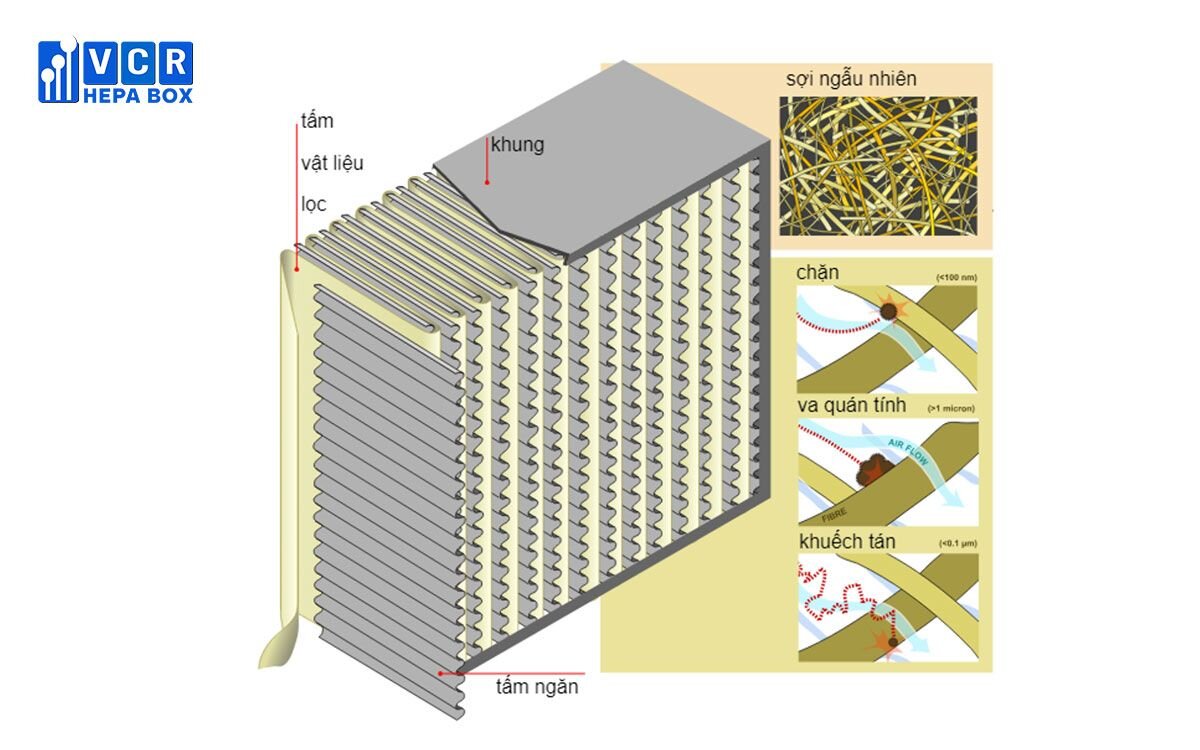

Bộ lọc HEPA thường sử dụng giấy sợi thủy tinh siêu mịn hoặc vật liệu PP làm vật liệu lọc, được gấp lại để tạo thành các tấm ngăn. Khung bên ngoài của bộ lọc thường được làm từ các vật liệu như mạ kẽm tấm, thép không gỉ hoặc hồ sơ hợp kim nhôm.

Khung ngoài: Chất liệu của khung cần có độ bền và độ cứng phù hợp. Độ dày của vật liệu được lựa chọn tùy thuộc vào yêu cầu cụ thể của ứng dụng, bao gồm các thanh hợp kim nhôm, tấm mạ kẽm, nhôm và thép không gỉ.
Vật liệu lọc: Giấy lọc sợi thủy tinh siêu mịn hoặc vật liệu PP.
Chất kết dính và chất làm kín: Chất kết dính được sử dụng để liên kết vật liệu lọc và giữa miếng đệm và khung, trong khi chất bịt kín được sử dụng để kín chặt phần lọc và khung.
Miếng đệm, gioăng làm kín: Miếng đệm làm kín thường được làm từ vật liệu kín đàn hồi như cao su EVA/chloroprene để đảm bảo tính bền và độ đàn hồi.
Lưới bảo vệ: Bao gồm lưới hình kim cương phun sơn tĩnh điện, lưới hình kim cương mạ kẽm, lưới thép không gỉ, vv., thường được sử dụng để bảo vệ bộ lọc.

Các bộ lọc thường được sử dụng trong các Hepa Box là bộ lọc hiệu suất cao H13 hoặc H14, Seal Gel Filter H13 hoặc H14.

Lọc hepa

Tấm khuếch tán

Tấm khuếch tán được sử dụng để phân phối không khí đã được lọc từ hộp lọc vào phòng sạch. Chức năng của tấm khuếch tán là đảm bảo luồng không khí ổn định, ngăn chặn hiện tượng xoáy, và giúp loại bỏ các hạt trong phòng sạch ra khỏi luồng không khí, từ đó đảm bảo hiệu suất lọc tốt nhất.

Tấm khuếch tán thường có tính đồng đều trong việc phân tán không khí, với hình dạng đơn giản và esthetic, có thể được sản xuất thành hình vuông hoặc chữ nhật tùy thuộc vào yêu cầu cụ thể. Khả năng tách rời tấm khuếch tán từ khung bên ngoài giúp cho việc lắp đặt và vệ sinh trở nên thuận tiện hơn.

Xem thêm: Quy trình lắp đặt Hepa Box.
