Thiết kế Hộp lọc HEPA Box từ thép sơn tĩnh điện cho phòng sạch

Hộp lọc HEPA đóng vai trò quan trọng trong hệ thống phòng sạch, chất lượng của hộp lọc HEPA ảnh hưởng trực tiếp đến chất lượng không khí.

Tóm tắt

Khái niệm về Hộp lọc HEPA box
Cấu tạo của HEPA Box
Đặc điểm của HEPA Box
Phân loại hộp lọc HEPA
1. Theo vị trí lắp đặt
2. Theo trạng thái của luồng khí ra khỏi hộp lọc HEPA
Ứng dụng của Hộp Lọc HEPA
Phạm vi ứng dụng của Hộp Lọc HEPA

Khái niệm về Hộp lọc HEPA box

Hộp lọc HEPA (HEPA Box) là sản phẩm quan trọng trong hệ thống phòng sạch, chịu trách nhiệm là cửa cấp gió trong hệ thống dẫn khí của phòng sạch.

Cấu trúc của hộp lọc HEPA bao gồm một vỏ ngoài được làm từ thép sơn tĩnh điện, một hộp áp suất tĩnh, và một bộ lọc HEPA kèm theo mặt khuếch tán gió. Thường được lắp đặt trên trần của phòng sạch, hộp lọc HEPA được coi là một thiết bị lọc đầu cuối.

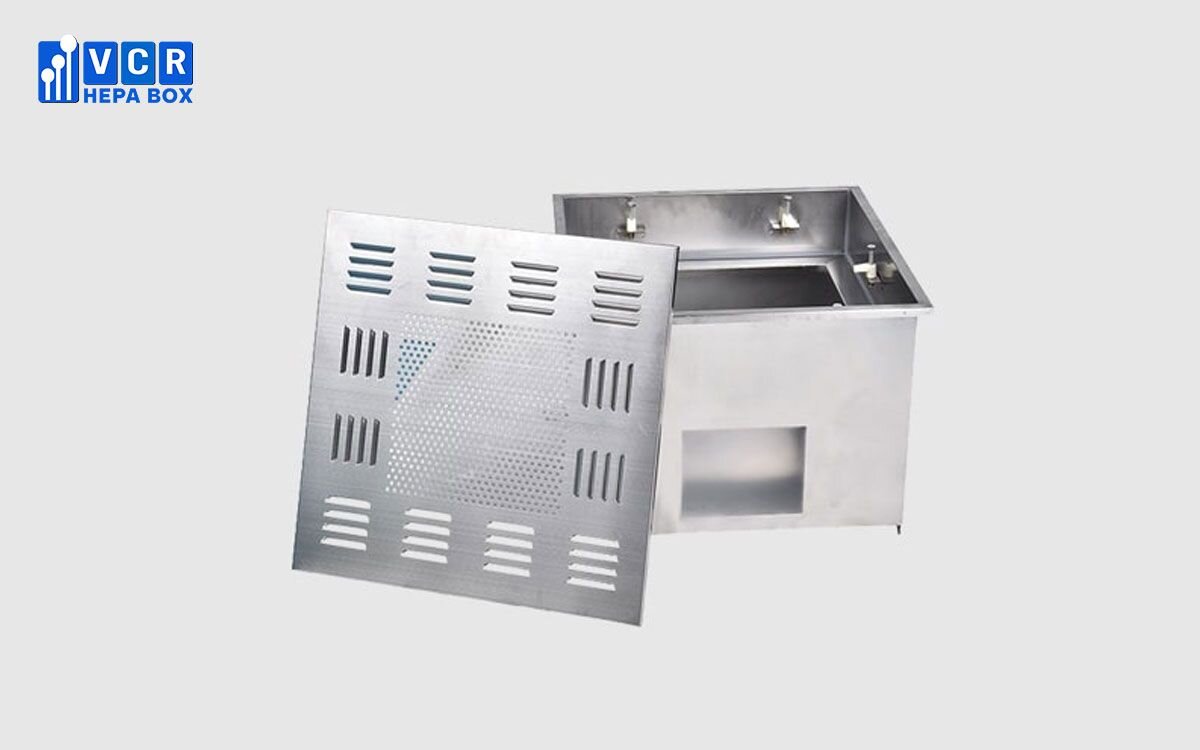

Cấu tạo của HEPA Box

Hộp áp suất tĩnh

Được sản xuất từ thép tấm cán nguội, được phun sơn tĩnh điện hoặc sử dụng thép không gỉ. Thân hộp được thiết kế để treo trên trần của phòng. Hộp áp suất tĩnh đóng vai trò quan trọng trong hệ thống cung cấp không khí bằng cách giảm áp suất động, tăng áp suất tĩnh, ổn định luồng khí và giảm chuyển động hỗn loạn của luồng gió, tạo điều kiện cho việc cung cấp không khí đồng đều hơn.

Mặt bích của HEPA Box

Được sử dụng để kết nối với ống dẫn khí trong hệ thống điều hòa không khí của phòng sạch. Mặt bích có hai tùy chọn để kết nối mặt bên hoặc trên. Hình dạng của miệng mặt bích có thể là hình vuông hoặc tròn. Mặt bích được trang bị van cánh bướm được điều chỉnh lưu lượng bằng cách xoay van, giúp điều chỉnh lượng không khí được cấp vào phòng.

Bộ lọc hiệu suất cao

Đây là thành phần chính của hộp lọc HEPA, nơi mà không khí được lọc trước khi được cấp vào phòng sạch. Bộ lọc HEPA có hiệu suất lọc cao, đạt đến mức 99,99-99,999%@0,3μm.

Thường sử dụng giấy sợi thủy tinh siêu mịn làm vật liệu lọc, bộ lọc HEPA bao gồm cả giấy tấm nhựa, bảng lá nhôm và các vật liệu khác được gấp lại thành tấm lọc, và được niêm phong bằng chất bịt kín polyurethane, trong khi khung bên ngoài thường được làm bằng mạ kẽm tấm, thép không gỉ hoặc hồ sơ hợp kim nhôm.

Đặc điểm của HEPA Box

HEPA Box gồm một hộp áp suất tĩnh và một bộ lọc khí hiệu suất cao. Thân hộp và hộp áp suất tĩnh được làm từ thép tấm. Cửa cấp được trang bị mặt khuếch tán gió.
Bộ lọc HEPA và hộp áp suất tĩnh hình thành một cấu trúc liền mạch, với đầu vào được kết nối với hệ thống ống gió trang bị một van điều chỉnh để kiểm soát lượng không khí được cấp.
Bên ngoài của HEPA Box được cách nhiệt bằng lớp bảo ôn dày 25mm, cung cấp khả năng cách nhiệt tốt.
Nhẹ và dễ lắp đặt, đặc biệt thích hợp để được gắn trên trần dạng tấm trong các phòng sạch.
Thân hộp được làm từ nhôm định hình, hình thành một khối liền mạch với bộ lọc; bộ lọc được che phủ bởi mặt khuếch tán gió và bề mặt được phủ lớp sơn tĩnh điện.
Có khả năng lắp đặt Filter HEPA hiệu suất cao lên đến 99,9995%@0,12um (U15).
Cấu trúc nhỏ gọn, đảm bảo độ kín tuyệt đối và cung cấp nguồn khí đều đặn.

Phân loại hộp lọc HEPA

Được thực hiện dựa trên vị trí lắp đặt và trạng thái của luồng khí ra khỏi hộp lọc. Cụ thể, chúng được chia thành 2 loại chính:

Theo vị trí lắp đặt

Hộp lọc HEPA bên: được lắp đặt ở phía cạnh bên của phòng sạch.
Hộp lọc HEPA trên: được lắp đặt trên trần của phòng sạch.

Theo trạng thái của luồng khí ra khỏi hộp lọc HEPA

Hộp lọc HEPA khuếch tán: có tác dụng chủ yếu trong việc tạo ra luồng khí đều đặn trong phòng sạch và là lựa chọn phổ biến nhất.
Hộp lọc HEPA hướng trục: hướng luồng khí ra theo trục của hộp lọc, có ứng dụng chủ yếu trong các trường hợp đặc biệt và không phổ biến như Hộp lọc HEPA khuếch tán.

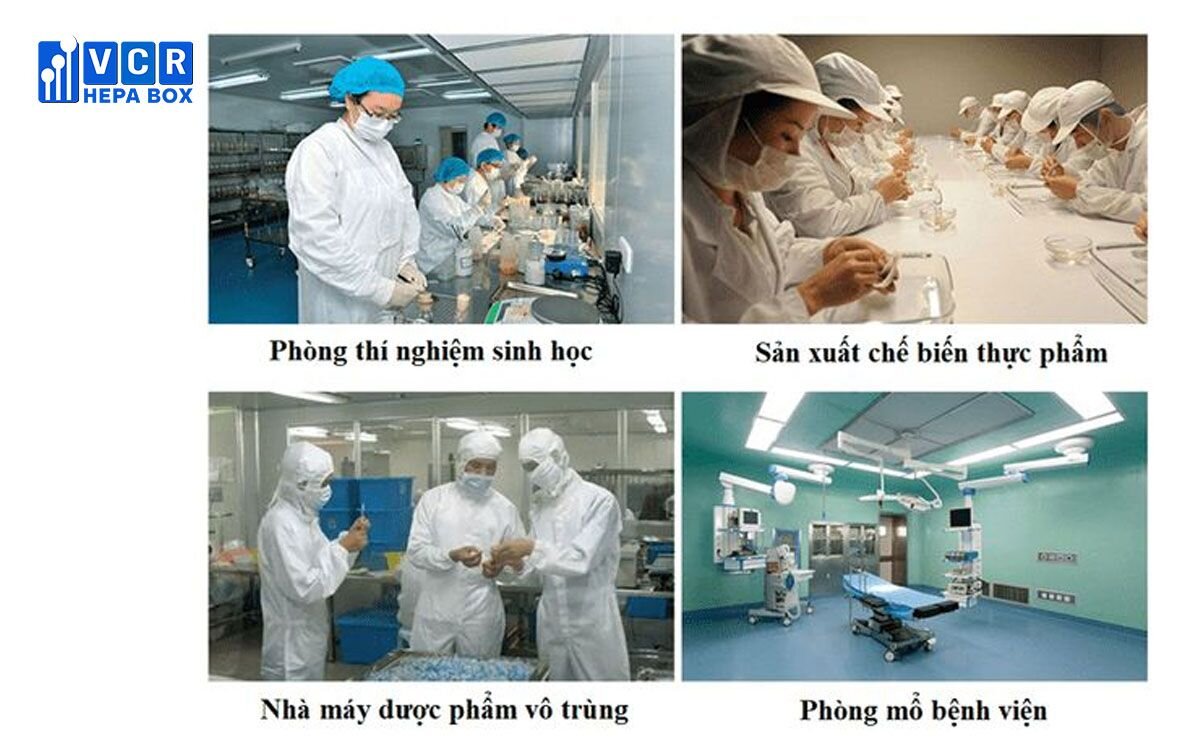

Ứng dụng của Hộp Lọc HEPA

Hộp Lọc HEPA là một sản phẩm lọc đầu cuối thường được gắn trên trần, tương tự như Fan Filter Unit (FFU). Tuy nhiên, khác biệt của HEPA Box so với FFU là nó không đi kèm với quạt hút và thiết bị điều khiển tốc độ gió như FFU.

Mặc dù vậy, HEPA Box vẫn là một phần quan trọng không thể thiếu trong các dự án phòng sạch vì khả năng lọc khí của nó đảm bảo sự sạch sẽ của không gian làm việc.
